09.05.25 – Fraunhofer LBF

Berührungslose Messmethode zur Prüfung von Sandwichelementen

Schadhafte Sandwichelemente verursachen Reklamationen. In dem gerade abgeschlossenen Projekt »ReSaMon« hat ein interdisziplinäres Team demonstriert, wie moderne Sensorik und Machine Learning zur Optimierung der Herstellung von Sandwichelementen eingesetzt werden können.

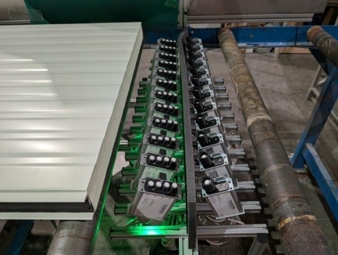

Die neue zerstörungsfreie und berührungslose Messtechnik identifiziert mögliche Schwachstellen von Sandwichelementen bereits während der Produktion, direkt danach sowie im verbauten Zustand. © inoson GmbH



Materialschwächen werden bereits im Produktionsprozess erkannt. Diese Technologie verspricht eine signifikante Verbesserung der Qualitätssicherung und eine Reduktion von Reklamationen und CO2-Emissionen, zunächst in der Bauindustrie.

Der 20-Milionen-Sandwich

In Deutschland werden jährlich über 20 Mio. qm Sandwichelemente produziert, die aus zwei metallischen Deckschichten und einem Kern aus PUR/PIR-Schaum bestehen. Diese Konstruktion ermöglicht eine hohe Tragfähigkeit bei geringer Masse, ideal für den Leichtbau, insbesondere im Hochbau, in Fassaden von Industriehallen und Kühlhäusern. Jedoch führt das Phänomen der Blasenbildung in diesen Bauelementen branchenweit immer wieder zu Kundenreklamationen, die Kosten und zusätzliche CO2-Emissionen durch Neuproduktion und Austausch nach sich ziehen. Ein interdisziplinäres Projektteam aus Industrieunternehmen, Experten für Sandwichelemente, Messtechnik-Spezialisten und Simulationsexperten hat in dem Projekt »Ressourceneffiziente Sandwichelemente durch zerstörungsfreies Monitoring für den Leichtbau - ReSaMon«, gefördert durch das Bundesministerium für Wirtschaft und Klimaschutz (BMWK), eine zerstörungsfreie und berührungslose Messtechnik entwickelt, die mögliche Schwachstellen und Änderungen der Materialeigenschaften bereits während der Produktion, direkt danach sowie im verbauten Zustand identifizieren kann. Auch entstand ein digitaler Zwilling der Produkte, der mit datenbasierten Methoden Fehlstellen zuverlässig detektiert und lokalisiert.

Interdisziplinäre Perspeketiven

 Profitieren können Sandwichelement-Hersteller durch die Verbesserung ihrer Qualitätssicherung, was Reklamationen und CO2-Emissionen reduziert. Zudem wurden durch die interdisziplinäre Zusammenarbeit in Diskussionen und Workshops weitere Einflussfaktoren für die Bildung von Blasen identifiziert. Die Vorarbeiten in »ReSaMon« bilden die Grundlage für weitere Forschung mit dem Konsortium, um das Thema Blasenbildung in der Branche auf ein Minimum zu reduzieren und damit erheblichen ökologischen und wirtschaftlichen Schaden abzuwenden. www.lbf.fraunhofer.de/resamon
