Erfahrungen mit der Cos-alpha-Methode zur Bestimmung von Eigenspannungen in kugelgestrahlten Stahlfedern
Heute wird die Bestimmung von Restspannungen häufig mittels Röntgenbeugung durchgeführt. Die vorherrschende Methode ist die sogenannte sin2ψ-2θ-Methode, die sich vollständig etabliert hat. Die Messung eines Wertes dauert je nach Messpunkt und Anzahl der verwendeten Winkel 10 Minuten oder länger, um ein gutes Ergebnis zu erzielen. In diesem Artikel wird eine alternative Methode, die sogenannte Cos-alpha-Methode beschrieben, die sehr leistungsfähig ist.
Abbildung 2: Verschiebung der Debye-Scherrer-Ringe unter Belastung der Probe. © Müller

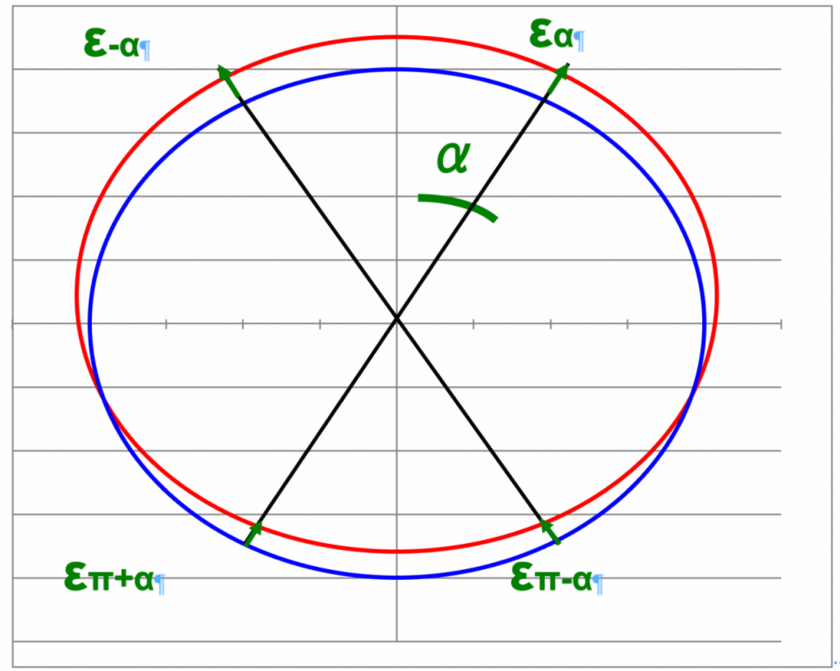

Abbildung 1: Schema des Debye-Scherrer-Rings und die benutzten Parameter. © Müller
Abbildung 2: Verschiebung der Debye-Scherrer-Ringe unter Belastung der Probe. © Müller
Die Verschiebung 1 des Ringes unter einem bestimmten Winkel ist definiert als: © Müller
Die Verschiebung ist proportional zu cos ?: © Müller

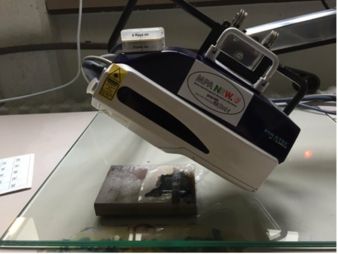

Abbildung 3: Das Röntgendiffraktometer µ-X360s (pulstec) mit der Blattfederprobe. © Müller

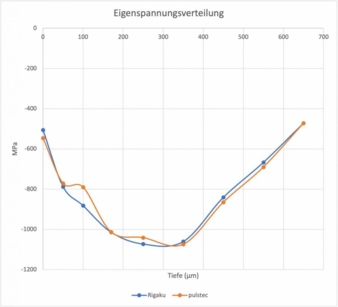

Abbildung 4: Eigenspannungsverteilungen in Abhängigkeit von der Tiefe. © Müller
