Bereits dünnste Rückstände - etwa Ziehöle, Abriebpartikel oder Oxidschichten - können die Haftung von Beschichtungen verschlechtern, elektrische Kontaktwiderstände erhöhen oder zu Fehlstellen in sensiblen Anwendungen führen.

Mit steigenden Anforderungen an Prozessstabilität und Produktqualität rückt daher eine Technologie zunehmend in den Fokus: die ultraschall-gestützte Inline-Drahtreinigung. Sie verbindet höchste Reinigungswirkung mit kontinuierlicher Integration in moderne Produktionslinien. Ein Beispiel für diese Entwicklung ist die modulare Drahtreinigungsanlage Hielscher „USCM 700“, die speziell für Endlosmaterialien in Hochgeschwindigkeitslinien ausgelegt ist.

Oberflächenreinheit als Produktionsfaktor

In vielen Fertigungsstufen entstehen zwangsläufig Verunreinigungen. Beim Drahtzug werden Schmierstoffe eingesetzt, um Reibung zu reduzieren und Werkzeugstandzeiten zu erhöhen. Gleichzeitig entstehen feine Metallpartikel und Abrieb. Hinzu kommen Oxidschichten, die sich durch thermische Belastung oder Lagerung bilden, sowie Prozesshilfsmittel, die vor weiteren Bearbeitungsschritten aufgebracht werden.

Diese Rückstände wirken sich häufig erst in späteren Prozessstufen aus – dann jedoch mit erheblichen Konsequenzen. Beschichtungen benetzen die Oberfläche nicht gleichmäßig, galvanische Schichten zeigen Schwankungen, und Löt- oder Schweißprozesse werden instabil. In der Praxis bedeutet das: mehr Ausschuss, mehr Stillstand, höhere Kosten.

Klassische Reinigungsmethoden wie Bürsten, Filzabstreifer oder chemische Tauchbäder stoßen dabei zunehmend an Grenzen. Besonders bei hohen Liniengeschwindigkeiten oder empfindlichen Oberflächen sind leistungsfähigere und zugleich materialschonende Verfahren gefragt.

Wie Ultraschall reinigt: Kavitation als kontaktlose Kraft

Die Ultraschallreinigung basiert auf einem physikalischen Effekt, der als akustische Kavitation bezeichnet wird. Wird eine Flüssigkeit mit Ultraschall beschallt, entstehen mikroskopisch kleine Dampfblasen. Diese wachsen kurzzeitig und kollabieren anschließend explosionsartig. Dabei entstehen lokal extrem hohe Kräfte direkt an der Oberfläche.

Diese Mikroeffekte lösen Ölfilme, Partikel und Oxidschichten zuverlässig ab – ohne mechanischen Kontakt. Besonders wirkungsvoll ist Ultraschall im niedrigen Frequenzbereich um etwa 20 kHz, da hier eine intensive Kavitation und hohe Amplituden erzielt werden können.

Der entscheidende Vorteil: Draht kann als Endlosmaterial während des laufenden Produktionsprozesses gereinigt werden - inline, kontinuierlich und reproduzierbar.

Inline-Reinigung: Sauberkeit wird Teil der Prozesskette

Der industrielle Mehrwert entsteht nicht allein durch die Ultraschallenergie, sondern durch die Integration in eine modulare Prozesskette. Moderne Inline-Systeme kombinieren mehrere Funktionen in einem durchgängigen Konzept.

Im Zentrum steht die Ultraschall-Reinigungszone, in der Verunreinigungen von der Drahtoberfläche abgelöst werden. Damit diese nicht erneut anhaften, sorgt eine Filtration für die kontinuierliche Entfernung von Partikeln aus dem Bad. Heizung und Rezirkulation stabilisieren die Parameter der Reinigungsflüssigkeit und gewährleisten gleichbleibende Ergebnisse auch bei wechselnden Produktionsbedingungen.

Je nach Qualitätsanforderung können zusätzliche Spülstufen integriert werden. Abschließend stellt eine Trocknung - häufig über Air-Wipes - sicher, dass der Draht unmittelbar trocken und bereit für nachfolgende Prozesse ist.

Vorteile der ultraschall-gestützten Inline-Drahtreinigung

1. Höchste Oberflächenqualität und reproduzierbare Prozesse

Ultraschall entfernt nicht nur grobe Verschmutzungen, sondern auch feinste Rückstände wie dünnste Ölfilme, Abriebpartikel oder Oxidschichten. Gerade diese feinen Kontaminationen entscheiden häufig über die Qualität nachfolgender Beschichtungs- oder Fügeverfahren. Das Ergebnis sind stabilere Prozesse, bessere Haftung und gleichmäßigere Schichtbilder.

2. Hohe Liniengeschwindigkeiten bei kompakter Bauweise

Inline-Ultraschallmodule ermöglichen die Reinigung auch bei hohen Produktionsgeschwindigkeiten. Systeme wie die USCM-Serie sind für Liniengeschwindigkeiten bis zu 200 m/min ausgelegt - abhängig von Material und Geometrie. Durch die Fokussierung der Ultraschallenergie auf ein kleines Flüssigkeitsvolumen bleibt die Anlage kompakt und platzsparend.

3. Reduzierter Chemikalieneinsatz und bessere Nachhaltigkeit

Da Ultraschall mechanisch wirkt, können häufig Wasser oder mild konzentrierte Reinigungsmedien eingesetzt werden. Aggressive Chemikalien werden reduziert oder entfallen, was nicht nur Kosten senkt, sondern auch die Umwelt- und Arbeitsschutzbilanz verbessert.

4. Weniger Stillstände dank moderner Filtration

Ein Schwachpunkt klassischer Systeme sind Kartuschenfilter, die sich schnell zusetzen und Wartungsaufwand verursachen. Moderne Anlagen wie die „USCM 700“ bieten optional Bandfilterlösungen, die kontinuierlich arbeiten und die Anlagenverfügbarkeit deutlich erhöhen.

Materialschonende Reinigung ohne Abrasion

Da die Reinigung kontaktlos erfolgt, entstehen keine Mikrokratzer oder Oberflächenmarkierungen. Besonders bei dünnen Drähten oder hochfesten Werkstoffen ist dies ein entscheidender Vorteil.

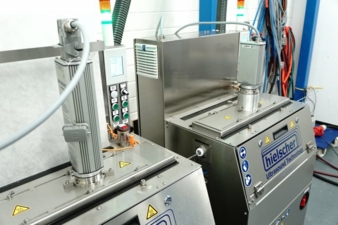

Praxisbeispiel: Hielscher „USCM 700“ – modulare Inline-Reinigung für Endlosmaterialien

Die Hielscher „USCM 700“ ist eine Ultraschall-Inline-Reinigungsanlage, die speziell für kontinuierliche Endlosmaterialien wie Drähte, Metallbänder, Stäbe oder Profile entwickelt wurde. Sie eignet sich sowohl für Standardanwendungen als auch für anspruchsvolle Branchen wie Elektronik oder Medizintechnik.

Ein zentrales Merkmal ist die Skalierbarkeit der Ultraschallleistung. Je nach Reinigungsaufgabe kann die Anlage mit unterschiedlichen Ultraschallprozessoren ausgestattet werden – von 500 W bis hin zu 2 kW. Dadurch lässt sich die Reinigungsintensität exakt an Material, Drahtdurchmesser, Verschmutzungsgrad und Liniengeschwindigkeit anpassen.

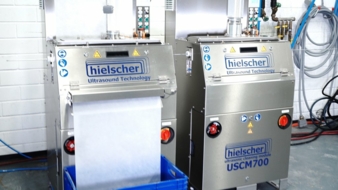

Ein weiterer Vorteil ist die optionale Bandfiltration. Sie sorgt für stabile Reinheit der Reinigungsflüssigkeit, reduziert Wartungsaufwand und unterstützt den kontinuierlichen Betrieb auch bei hoher Partikellast.

Hielscher kombiniert in seinen USCM-Modulen typischerweise Ultraschallreinigung, Filtration, Heizung, Rezirkulation und Trocknung in einer integrierbaren Einheit. Damit entsteht eine kompakte Komplettlösung, die sich nahtlos in bestehende Produktionslinien einfügt.

Worauf es bei der Auslegung ankommt

Für eine optimale Inline-Reinigung müssen zentrale Parameter berücksichtigt werden. Entscheidend ist zunächst das Kontaminationsprofil: Ölfilme erfordern andere Medien als Oxide oder Partikel. Auch das Material spielt eine Rolle, da Aluminium beispielsweise sensibler auf Chemie reagiert als Edelstahl.

Liniengeschwindigkeit und Drahtgeometrie bestimmen die notwendige Ultraschallleistung und Verweilzeit im Modul. Ebenso wichtig ist ein stabiles Badmanagement mit Filtration und Temperaturführung. Abschließend muss die Trocknung so ausgelegt sein, dass der Draht ohne Restfeuchte in nachfolgende Prozesse übergeben werden kann.

Fazit: Ultraschall als Schlüsseltechnologie für die Drahtproduktion

Die ultraschall-gestützte Inline-Drahtreinigung ist heute eine der wirkungsvollsten Technologien, um steigende Anforderungen an Oberflächenqualität, Prozessstabilität und Wirtschaftlichkeit zu erfüllen.

Sie ermöglicht die gründliche Entfernung von Ölen, Partikeln und Oxiden, arbeitet kontaktlos und materialschonend, erreicht hohe Liniengeschwindigkeiten und reduziert gleichzeitig Chemikalienverbrauch sowie Wartungsaufwand.

Das modulare System Hielscher „USCM 700“ zeigt exemplarisch, wie moderne Ultraschallreinigung als skalierbare Inline-Lösung umgesetzt werden kann – und damit Sauberkeit zu einem festen Bestandteil zukunftssicherer Drahtproduktion macht.

Die Autorin des Beitrags ist Kathrin Hielscher, Hielscher Ultrasonics GmbH.
