Der Endkunde für diese hochpräzisen Bauteile ist einer der größten Automobilhersteller in Deutschland. Der Werkzeugmaschinenhersteller hat sich hier für die Reinigungsanlage „Atlantic“ von der BvL Oberflächentechnik GmbH entschieden. Diese Wahl unterstreicht das Vertrauen des Herstellers in die herausragende Qualität und Leistungsfähigkeit der Produkte von BvL.

In Fertigungsinsel mit Robotern integriert

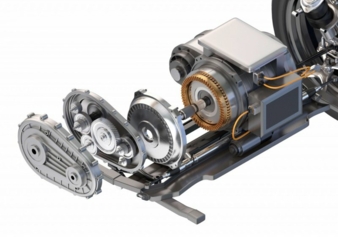

Diese wegweisenden Tauchreinigungsanlagen wurden optimal in eine Fertigungsinsel mit Robotern integriert, um die Effizienz und Qualität der Produktion zu maximieren. Die Rotoren, die in sechs verschiedenen Typen für Elektrofahrzeuge produziert werden, unterliegen sehr hohen Sauberkeitsanforderungen – sie müssen von Schmutzpartikeln wie Spänen und Kühlschmierstoffen befreit werden.

Zwei Anlagen für die Vor- und Feinreinigung

Die erste Reinigungsanlage dient der Vorreinigung nach der mechanischen Bearbeitung, während die zweite Anlage für die Feinreinigung nach dem ECM-Prozess (Elektrochemische Metallbearbeitung) genutzt wird.

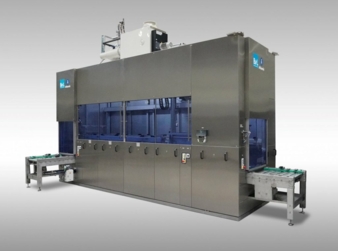

Mit einer Taktzeit von 156 Sekunden pro Charge (vier Bauteile) bieten die „Atlantic-Anlagen“ eine effektive mehrstufige Tauchreinigungslösung mit Ultraschallunterstützung. Die Werkstückträger werden mithilfe eines automatisierten Portalumsetzers in die Reinigungsbecken eingetaucht, wobei die oszillierende Hubbewegung des Warenträgers die Reinigung unterstützt.

Die Anlage für die Vorreinigung umfasst drei Tauchbecken für die Reinigung und Spülung sowie eine nachgeschaltete beheizte Umlufttrocknung. Die Ultraschalleinrichtung in den Reinigungsbecken sorgt für eine effiziente und materialschonende Tiefenwirkung. Die Feinreinigungsanlage ist identisch aufgebaut, hat jedoch statt der Umlufttrocknung eine Vakuumtrocknung integriert. So wird eine 100-prozentige Trocknung der Rotoren am Ende der Linie gewährleistet.

Besonderes Augenmerk wurde auf die Werkstückträger gelegt. Diese wurden speziell von BvL konzipiert, um eine optimale Ausrichtung der Bauteile für die Reinigung zu ermöglichen und gleichzeitig für die Roboterbeladung und -entladung geeignet zu sein.

Vorausschauende Wartung

Zur Optimierung des Wartungsprozesses verfügen die Anlagen über die innovative „Smart Cleaning“-Funktion von BvL. Die „Verbrauchsvorhersage Beutelfilter“ meldet den aktuellen Verschmutzungszustand des Beutelfilters und gibt an, wann der Filter gewechselt werden muss. Eine vorausschauende Wartung und Bevorratung der Ersatzteile ist so sicher und einfach möglich. Der Bediener kann den Filterwechsel effizient in den Produktionsablauf einplanen.

Über ein begehbares Wartungspodest erreichbar

BvL gewährleistet eine optimale Schnittstellenkommunikation der Reinigungsanlage durch eine Anbindung an das Hallennetzwerk und damit eine nahtlose Integration der Reinigungsanlage in den gesamten Produktionsprozess. Wichtige Produktionsdaten können in Echtzeit ausgetauscht und überwacht werden, was zu einer effizienteren Planung, Steuerung und Überwachung der Reinigungsprozesse führt.

Die Atlantic-Tauchreinigungsanlage von BvL findet nicht nur Anwendung im Bereich der Elektromobilität, sondern auch in einer Vielzahl von Präzisionsindustrien mit hohen Reinheits- und Kapazitätsanforderungen wie Hydraulik, Pneumatik, Optik, Elektronik, Luft- und Raumfahrt sowie der Beschichtungsindustrie. Die Anlagen sind skalierbar und können flexibel an die individuellen Anforderungen angepasst werden.

Um die bestmögliche Reinigungslösung zu ermitteln, führt BvL ausführliche Probereinigungen mit Originalbauteilen im hauseigenem Technologiecenter durch. Dadurch wird sichergestellt, dass die Reinigungsverfahren optimal auf die Sauberkeitsanforderungen der Bauteile abgestimmt sind.
