12.03.25 – Niehoff-Technologie: Flachdrahtziehen und -glühen
Kupferflachdraht für Kabelabschirmungen herstellen
Eine wichtige Komponente von HV- und EHV-Kabeln ist die Kupferabschirmung, die die Isolierschicht umgibt und als Schutz gegen elektromagnetische Strahlungen wirkt. Die Abschirmung wird meist aus Runddrähten hergestellt, obwohl Flachdrähte aus mehreren Gründen wesentlich vorteilhafter wären.
Bild 2: Kupferflachdraht, Schliff, gezogen nach dem fünften Profilstein (V = 50:1). Fläche: 7,817 mm², Breite: 5,220 mm, Höhe: 1,624 mm. © Niehoff

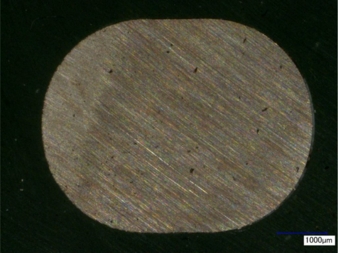

Bild 1: Kupferflachdraht, Schliff, gezogen nach dem ersten Profilstein (V = 50:1). Fläche: 20,523 mm², Breite: 5,560 mm, Höhe: 4,386 mm. © Niehoff
Bild 2: Kupferflachdraht, Schliff, gezogen nach dem fünften Profilstein (V = 50:1). Fläche: 7,817 mm², Breite: 5,220 mm, Höhe: 1,624 mm. © Niehoff

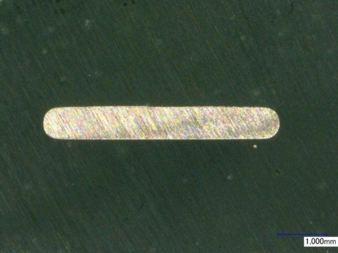

Bild 3: Kupferflachdraht, Schliff, gezogen nach dem neunten Profilstein (Fertig-Profilstein) (V = 50:1). Fläche: 3,192 mm², Breite: 4,852 mm, Höhe: 0,677 mm. © Niehoff
