Schlauchschellen in der industriellen Fertigung: Material und Normen im Überblick
Wer in der Anlagentechnik oder im Maschinenbau arbeitet, weiß: Eine Schlauchverbindung muss sitzen, dicht halten und das auch noch über Jahre hinweg. Bei Temperaturschwankungen, Vibration und manchmal aggressiven Medien. Auf den ersten Blick ist das eine Kleinigkeit. Genau das ist aber das Detail, das bei der Wartung später Probleme machen kann, wenn man es falsch angeht. Die Schlauchschelle ist eines dieser Bauteile, die bei der Auswahl deutlich mehr Sorgfalt verdienen. Wer einmal mit einer undichten Verbindung in einer laufenden Anlage gestanden hat, hat schon selbst erlebt, wie schnell ein paar Cent Materialunterschied zum Kostenfaktor werden können.

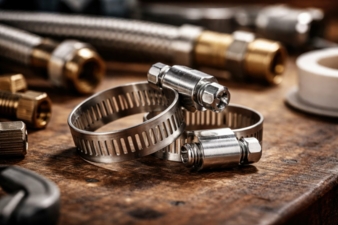

Eine Schlauchverbindung muss sitzen, dicht halten und das auch noch über Jahre hinweg. © MetaPixel/stock.adobe.de – erstellt mit KI
Edelstahl ist nicht immer gleich Edelstahl
Lieferanten wie RS bieten Schlauchschellen in vielen Größen und Materialien an, was die Beschaffung für technische Einkäufer spürbar vereinfacht. Gerade wenn unterschiedliche Anwendungsfälle innerhalb eines Betriebs abgedeckt werden müssen und niemand Lust hat, für jede Anlage einen neuen Lieferanten zu suchen.
Denn eine Schlauchschelle aus dem falschen Werkstoff in einer feuchten oder chemisch belasteten Umgebung einzusetzen, kann schnell Korrosion zum Problem werden lassen. In der Praxis haben sich deshalb zwei Edelstahlsorten durchgesetzt: V2A und V4A.
V2A, also Werkstoff 1.4301, eignet sich gut für trockene Innenanwendungen und moderate Belastungen. Sobald Chloride dazukommen, etwa bei Anlagen in Küstennähe, im Lebensmittelbereich mit häufiger Reinigung oder in der chemischen Industrie, lohnt sich dann eher der Griff zu V4A (Werkstoff 1.4401 oder 1.4571). Der zusätzliche Molybdän-Anteil macht den Unterschied zwischen einer Schelle, die zehn Jahre hält, und einer, die nach zwei Jahren schon Lochfraß zeigt.
Verzinkter Stahl ist die kostengünstigere Variante für Anwendungen ohne hohe Korrosionsbelastung, etwa in trockenen Innenräumen oder bei kurzfristigen Installationen. Wer hier spart, sollte sich aber auch bewusst sein, dass die Lebensdauer entsprechend kürzer ausfällt und Nachrüstungen häufiger nötig werden. Bei Anlagen mit langer Standzeit lohnt sich deshalb eine ehrliche Rechnung: Was kostet ein Austausch in fünf Jahren wirklich, inklusive Stillstand und Arbeitszeit?
Normen als Orientierung, nicht als Bürokratie
Für viele Einkäufer und Konstrukteure ist die DIN 3017 die erste Anlaufstelle, wenn wir von Schlauchschellen reden. Sie regelt Maße, Spannbereiche und Materialanforderungen für die klassische Schneckengewinde-Schelle, wie sie in unzähligen Anwendungen vom Maschinenbau bis zur Gebäudetechnik vorkommt.
Wichtig: Die Norm gibt einen verlässlichen Rahmen. Sie ersetzt aber nicht die Prüfung im konkreten Einsatzfall. Bei höheren Drücken oder besonderen Medien lohnt sich ein Blick in weiterführende Spezifikationen oder ein direktes Gespräch mit dem Hersteller, bevor die Bestellung rausgeht.
Für Beschaffung und Qualitätssicherung ist die Normkonformität zudem ein praktisches Werkzeug bei der Lieferantenauswahl. Wer auf zertifizierte Werkstoffe und nachvollziehbare Prüfprotokolle achtet, reduziert das Risiko von Ausfällen erheblich. Vor allem bei sicherheitsrelevanten Anwendungen wie Kühlkreisläufen oder Druckluftsystemen. Ein Lieferant, der auf Nachfrage Prüfzeugnisse und Materialzertifikate ohne Umschweife liefert, sagt oft mehr über die Qualität aus als jedes Verkaufsgespräch.
Worauf Einkäufer wirklich achten sollten
Neben Material und Norm spielen noch ein paar weitere Faktoren eine Rolle, die in der Praxis oft unterschätzt werden. Der Spannbereich der Schelle muss zur Toleranz des Schlauchaußendurchmessers passen. Sonst sitzt die Verbindung zu locker oder das Band schneidet sich in den Schlauch ein.
Auch die Bauform ist relevant: Schneckengewindeschellen sind zwar der Klassiker, aber für vibrationsanfällige Anwendungen gibt es Varianten mit Federspannung, die Setzeffekte besser ausgleichen und die Spannkraft auch nach längerer Betriebszeit halten.
Abschließende Worte
Am Ende zeigt sich immer wieder dasselbe Muster: Ein Bauteil, das auf den ersten Blick eher weniger wichtig wirkt, entscheidet im Hintergrund über Betriebssicherheit, Wartungsintervalle und Lebenszykluskosten einer ganzen Anlage. Wer bei der Materialwahl und Normkonformität direkt sauber arbeitet, erspart sich später viel Zeit, Geld und unangenehme Überraschungen im Schichtbetrieb. Und manchmal ist es oft doch genau diese Art von Detailarbeit, die am Ende den Unterschied zwischen einer Anlage macht, die einfach läuft, und einer, bei der man ständig nachjustieren muss.
