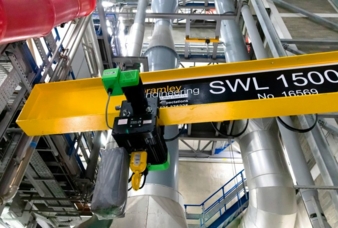

Das Herzstück des Projekts ist ein Kettenzug ST von Stahl CraneSystems, der in die verstärkte Stahlkonstruktion mit dem neu entwickelten Schwenkkran integriert wurde. Das modernisierte System verändert nun die Art und Weise, wie die Firma FCC die Wartung von Asche-Absauganlagen in einem beengten und komplexen Raum durchführt. Durch den Ersatz des veralteten, manuell bedienbaren Krans entstand ein zukunftsfähiges, strukturell validiertes System mit motorischer Schwenksteuerung. Die Lösung bietet sichere und effiziente Hebeleistungen mit einer Tragfähigkeit bis 1500 kg. Sie ermöglicht eine größere Reichweite und Lastkapazität bei der Wartung des Absaugers. Zudem reduziert sie den manuellen Aufwand und erhöht die Sicherheit für Wartungsteams. Die neue Schwenkkrananlage integriert sich in die bestehende Gebäudestruktur und erfüllt nun alle rechtlichen Anforderungen.

Lasten und Reichweiten

Ein Absauger für Asche aus den Müllverbrennungsprozessen muss regelmäßig gewartet werden. Dabei werden schwere Komponenten zur Inspektion und Reparatur ausgebaut und neu positioniert. Der ursprüngliche Schwenkkran mit manueller Handhabung hatte jedoch nur eine relativ geringe Tragfähigkeit und eine kurze Reichweite. Er war aufgrund seines Alters nicht mehr für die steigenden Anforderungen der anspruchsvollen Wartungsarbeiten in der komplexen und beengten Umgebung geeignet. Auch die ordnungsgemäße mechanische Handhabung wurde immer schwieriger, weshalb zunehmend manuelle Hebevorgänge und improvisierte Workarounds stattfanden. Das wiederum war nicht effizient und entsprach nicht den üblichen Sicherheitsanforderungen. Aus diesen Gründen wurde Bramley Engineering mit der Entwicklung einer modernen Hebelösung beauftragt, die rund um den Ascheabsauger Lasten bis zu 1.500 kg sicher handhaben kann. Das Unternehmen arbeitet eng mit Kunden zusammen, um sichere, funktionale und langlebige Kranlösungen zu entwickeln – ganz gleich, ob es sich um schwere Lasten, enge Räume oder speziellere Anwendungen handelt.

Kettenzug aus dem Baukasten

Damit die erforderliche Leistung und Zuverlässigkeit bei den Absauganlagen sichergestellt werden konnten, wählte Bramley Engineering als zentrale Hebekomponente einen Kettenzug aus dem ST-Programm von Stahl CraneSystems. Dieser Kettenzug basiert auf einem Baukastensystem, das viele Baugruppen-Kombinationen für individuelle Lösungen ermöglicht. Kranbauer schätzen die robusten ST-Elektrokettenzüge, denn sie sind leistungsstark, zuverlässig und anspruchslos, was Wartung und Energieverbrauch angeht. Bramley Engineering führte zunächst einen umfassenden 3D-Scan des Installationsbereichs durch, bei dem der Ascheabsauger, die Laufstege und die vorhandene Stahlkonstruktion erfasst wurden. Das ermöglichte vor Beginn der Fertigung eine detaillierte 3D-Modellierung der Krangeometrie, Freiraumprüfungen und Berechnungen zur strukturellen Festigkeit. Die nachfolgenden Analysen bestätigten, dass die ursprüngliche Konstruktion den neuen Kran unter Volllast nicht tragen konnte.

Strukturelle Stahlstützkonstruktion

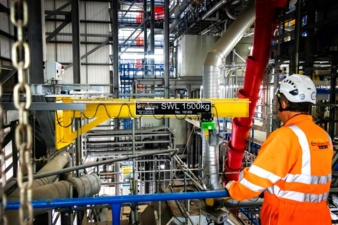

Zur Lösung des Problems entwarf und installierte Bramley eine speziell für den Standort entwickelte Stahlstützkonstruktion mit struktureller Verstärkung zur Aufnahme des Auslegerkrans mit einer Tragfähigkeit von 1500 kg. Innerhalb dieses Rahmens wurde ein optimal passender Kettenzug aus dem ST-Programm von Stahl CraneSystems gewählt. Dabei kam es auf eine zuverlässige Leistung bei wiederholten Wartungslasten und eine präzise Hebefunktion in der Nähe von komplexen Prozessanlagen an. Der Kran ist mit einem motorisierten Schwenksystem und einer Funksteuerung kompatibel. Das war ein entscheidender Punkt, da ein manuelles Schwenken aufgrund des begrenzten Platzes um den Ascheabzug herum nicht praktikabel ist. Der Bediener soll den Ausleger sicher und präzise von einem übersichtlichen Standort aus positionieren können, fernab von beengten Bereichen.

Endschalter sorgen für die genaue Einhaltung des sicheren Schwenkbereichs. Ein sog. Überlaufschutz verhindert, dass der Ausleger mit seinem komplexen Umfeld kollidieren kann. Die übersichtliche Verlegung von Kabeln, Steuerungen und Steuergeräten erleichtert die Wartung. Das Unternehmen FCC verfügt nun über eine langfristige, sichere und normenkonforme Hebelösung, die nahtlos in die anspruchsvollen Wartungsabläufe integriert ist.
