Doch wie gelingen gut lesbare Markierungen auf glatten, flexiblen oder stark beanspruchten Oberflächen, die zugleich kostengünstig bleiben? Lösungen liefert moderne Kennzeichnungstechnik von Bluhm Systeme.

Typische Herausforderungen

Kabelummantelungen bestehen häufig aus Gummi oder glatten Kunststoffen, was eine zuverlässige Kennzeichnung erschwert. Seile hingegen haben meist aufgeraute Oberflächen. Hinzu kommen enge Radien, kleine Schriftgrößen und Produktionsprozesse mit hoher Geschwindigkeit. Darüber hinaus müssen Kennzeichnungen abriebfest und beständig gegenüber Chemikalien, Ölen oder mechanischen Belastungen sein. Nur so bleiben sie auch unter rauen Bedingungen dauerhaft lesbar.

Inkjet-Technologie im Fokus

Der industrielle Tintenstrahldruck hat sich hier als bevorzugte Lösung etabliert. Er ermöglicht einen kostensparenden Direktdruck, arbeitet berührungslos und überzeugt mit hoher Auflösung sowie Geschwindigkeit. Auf nahezu allen Oberflächen – von Gummi bis Kunststoff – lassen sich präzise Markierungen aufbringen, ohne das Material zu beeinträchtigen. In der Industrie erfolgt die Kennzeichnung mit Tintenstrahldruckern entweder im sogenannten Continuous-Inkjet- oder im Drop-on-Demand-Verfahren.

– Die Continuous-Inkjet-Technologie (CIJ) eignet sich besonders für Anwendungen mit hohen Produktionsgeschwindigkeiten und sehr kleinen Schriftgrößen. Sie arbeitet mit einem kontinuierlichen Tintenstrahl, der in feinste Tröpfchen zerlegt und durch elektrische Ablenkung punktgenau auf die Oberfläche gebracht wird. Selbst nicht saugfähige Materialien lassen sich so dauerhaft kennzeichnen, da die Tinten durch spezielle Lösungsmittelanteile abriebfest haften.

Der „Linx 8940 Spectrum“ ist ein CIJ-Drucker, der speziell für anspruchsvolle Produktionslinien mit hohen Geschwindigkeiten entwickelt wurde. Er bedruckt Drähte, flexible Kunststoffkabel und extrudierte Kunststoffe mit weißer, blauer oder grauer pigmentierter Tinte. Erweiterte Funktionen ermöglichen die Texterstellung und -bearbeitung während des Drucks mit präziser Meterkennzeichnung. Ein innovatives Filtersystem reinigt die Tinte, ohne dass dadurch deren Deckkraft verloren geht. Der integrierte Mischtank verteilt die schweren Pigmente, was für einen herausragenden Premium-Druck sorgt.

– Alternativ bietet sich die Drop-on-Demand-Technologie (DOD) an. Drop-on-Demand steht für „Tropfen bei Bedarf“. Beim DOD-Verfahren sorgen positive und negative Druckwellen dafür, dass Tintentropfen bei Bedarf aus den Düsen des Druckkopfes ausgestoßen werden. Kennzeichnungen zeichnen sich durch eine sehr hohe Druckauflösung und eine flexible Gestaltung des Druckbildes aus. So lassen sich neben variablen Texten auch 2D-Codes und Grafiken hochauflösend umsetzen.

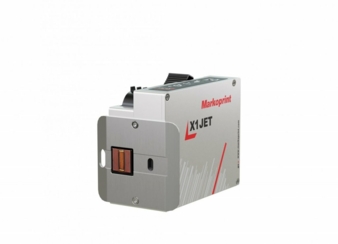

Der „Markoprint X1JET HP Standard“ ist ein kostengünstiges Einstiegssystem für die Kabelkennzeichnung. Mit einer Druckhöhe von bis zu 12,7 mm und einer Auflösung von bis zu 600 dpi bietet er eine hohe Druckqualität. Das System erreicht Druckgeschwindigkeiten von bis zu 60 m/min und überzeugt durch seine besonders kompakte Bauform mit geringem Platzbedarf. Zudem ist es wartungsarm, einfach zu bedienen und verfügt über einen integrierten Fotosensor zur zuverlässigen Produkterkennung. Der Fotosensor erkennt präzise, wann sich ein Produkt an der exakt richtigen Position befindet, um den Druckvorgang zuverlässig auszulösen.

Welches Inkjet-System im Einzelfall die beste Wahl ist, hängt von verschiedenen Faktoren ab: dem Material der Kabeloberfläche, der gewünschten Auflösung und Schrifthöhe, der Geschwindigkeit der Produktionslinie oder auch den Umgebungsbedingungen. Moderne Systeme sind so konzipiert, dass sie sich den jeweiligen Anforderungen flexibel anpassen, etwa mit großem Tintenvorrat für lange Laufzeiten, kompakten Bauformen für enge Platzverhältnisse oder speziellen Schutzarten für staubige oder feuchte Umgebungen. Selbst längere Stillstandszeiten lassen sich durch automatische Düsenabdichtungen problemlos überbrücken, sodass die Anlagen schnell wieder einsatzbereit sind.

Ergänzende Alternativen

Obwohl der Inkjetdruck in vielen Fällen eine wirtschaftliche und flexible Lösung darstellt, gibt es Situationen, in denen alternative Technologien zum Einsatz kommen. Automatische Etikettiersysteme eignen sich besonders für die Kennzeichnung von Verpackungseinheiten oder Transportverpackungen, bei denen variable Informationen auf Etiketten aufgebracht werden. Eine nachhaltige Alternative bieten zudem Lasersysteme, die besonders langlebige Kennzeichnungen erzeugen und ohne Verbrauchsmaterialien wie Tinte oder Etiketten auskommen. In komplexen Projekten lassen sich verschiedene Technologien sogar miteinander kombinieren, um ein optimales Ergebnis zu erzielen. Welche Technologie im Einzelfall am besten geeignet ist, klärt das Bluhm Systeme Team in persönlichen Beratungsgesprächen.

Auf der sicheren Seite: rechtssicher und rückverfolgbar gekennzeichnet

Mit der zunehmenden Automatisierung, der Elektromobilität und dem Ausbau erneuerbarer Energien steigt die Bedeutung einer zuverlässigen Kabelkennzeichnung. Internationale Normen wie die ISO/IEC-Standards sowie branchenspezifische Vorgaben schaffen dabei rechtssichere Rahmenbedingungen. Eine klare und robuste Kennzeichnung garantiert nicht nur die erforderliche Lesbarkeit und Beständigkeit, sondern auch die lückenlose Rückverfolgbarkeit. Die wirtschaftlichen Kennzeichnungstechnologien von Bluhm Systeme bieten hierfür praxiserprobte Lösungen.

Fazit

Die eindeutige Beschriftung von Kabeln und Seilen stellt hohe Anforderungen an die Kennzeichnungstechnik, ist aber für viele industrielle Anwendungen unverzichtbar. Mit ihrer Geschwindigkeit und universellen Einsetzbarkeit hat sich die Inkjet-Technologie als bewährte Methode etabliert. Sie bietet Unternehmen die Möglichkeit, Kabel dauerhaft, präzise und wirtschaftlich zu kennzeichnen.

Die Autorin des Beitrags ist Sandra Seewi, Bluhm Systeme GmbH.
