22.01.26 – Niehoffs neue Zieh-/Walzmaschine Typ „MRD 250“
Hairpin-Flachdrähte effizient formen
Drähte mit rechteckigem Querschnitt sind auf dem Markt zunehmend gefragt. Anwendungsbeispiele sind Batterieanschlüsse oder die Statorwicklung von Elektromotoren, so genannte Hairpin-Motoren, bei denen diese Drähte einen besseren Füllfaktor ermöglichen als Runddrähte.

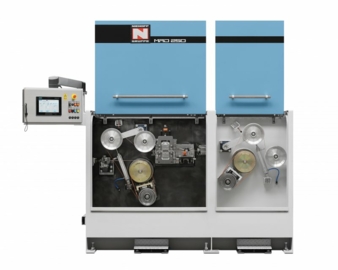

Niehoffs neue Zieh-/Walzmaschine Typ „MRD 250“ © Niehoff
Drähte mit rechteckigem Querschnitt können jetzt auf Niehoffs neuer Zieh-/Walzmaschine Typ „MRD 250“ geformt werden, die Runddrähte durch einen Walzvorgang in Flachdrähte umformt.
Der Umformprozess
Kernelemente der Maschine sind ein Ziehstein, durch den die Abmessungen des Runddrahtes auf die des Profildrahtes reduziert werden, zwei Walzgerüste, eines horizontal und eines vertikal, die in Schlepptechnik arbeiten, und ein Kalibrierstein. Die Walzen der Walzgerüste formen die einlaufenden Runddrähte zu Flachdrähten mit definiertem Kantenradius, die dann beim Durchlauf durch den Kalibrierstein ihre Endabmessungen und eine hochwertige Oberfläche erhalten.
Vor Extrusions- oder Lackieranlagen
Die „MRD 250“ ist für Runddrähte mit einem Einlaufdurchmesser von bis zu 5 mm ausgelegt und für den Einsatz vor Extrusions- oder Lackieranlagen vorgesehen. Zur Ausstattung der Maschine gehören ein Vorwärm- und ein Reinigungssystem, wodurch die Anforderungen des nachfolgenden Prozesses erfüllt werden.
Technische Daten „MRD 250“
Geschwindigkeit 1-2 m/s
(5 m/s ist möglich durch eine modifizierte Antriebstechnik)
Produkt: Rechteckdraht (in mm²)
1,54 x 2,98, r = 0,35
2,23 x 3,42, r = 0,30
(weitere Abmessungen auf Anfrage)
Maschinenfabrik Niehoff GmbH+Co. KG
Walter-Niehoff-Straße 2
91126 Schwabach
Tel.: +49 9122 977-0
info@niehoff.de
