Mit dem „Centerview 10“ und „Centerview 25“ präsentiert Sikora zwei innovative Modelle für Produktabmessungen von 0,1 mm bis 25 mm. Mittels eines kombinierten induktiven und optischen Messverfahrens werden neben der Exzentrizität auch der Durchmesser und die Ovalität von Kabeln zuverlässig gemessen.

Präzise Messwerte durch bestechende Messrate

Die neue Modellfamilie basiert auf dem bewährten „Centerview“ Vorgänger – ein Benchmark, welcher bereits tausendfach weltweit im Einsatz ist. Das System misst das Kabel kontinuierlich über 4 Achsen. Die mathematische Auswertung des Beugungssignals ergibt bestechende 500 000 Messpunkte pro Sekunde je Messachse. Diese werden zusammengefasst in 5000 hochpräzisen Messwerten pro Sekunde je Messachse. Verbunden mit einer extrem kurzen Belichtungszeit von unter 1/1 000 000 Sekunden ermöglicht das „Centerview Pro“ akkurate Messungen, auch bei hohen Liniengeschwindigkeiten und Vibrationen des Produkts. Jeder einzelne Messwert erzielt dabei eine außerordentlich hohe Einzelwertgenauigkeit.

Zuverlässige Messwerte, egal wo im Messfeld

Dank der intelligenten Positions- und Durchmessermessung beim Ein- und Auslauf des Kabels durch das Messgerät wird eine Schräglage in vertikaler und horizontaler Richtung sowie ein Durchhang des Produkts vom Messsystem automatisch kompensiert. Egal wo sich das Kabel im Messfeld befindet, erhält der Bediener zuverlässige Messwerte. Zusätzlich trägt die automatische Ausrichtung des Messkopfes zur Position des Kabels dazu bei, dass das „Centerview Pro“ auch unter dynamisch verändernden Produktionsbedingungen akkurate Messwerte liefert.

FFT-Analyse zur Erkennung von Unregelmäßigkeiten bei der Extrusion

Das „Centerview Pro“ bietet die Möglichkeit einer FFT-Analyse zur Erkennung periodisch wiederkehrender Schwankungen von Kabelparametern sowie eine Vorhersage der zu erwartenden Rückflussdämpfung (SRL), welche ein wichtiger Parameter bei Datenkabeln ist. Das sind wichtige Hilfsmittel, um qualitativ hochwertige Kabel zu produzieren und Unregelmäßigkeiten bei der Kabelextrusion zu erkennen.

Übersichtliche Visualisierung und Punktwolkendarstellung der Exzentrizität

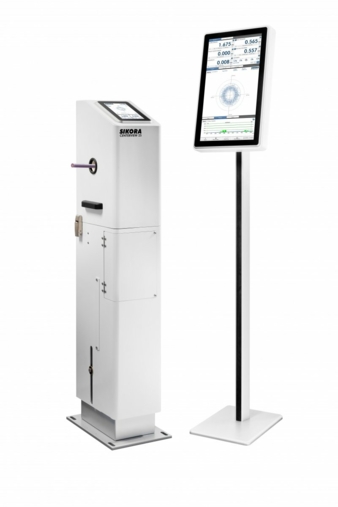

Die Messwerte des „Centerview Pro“ werden am „Ecocontrol 6000“ oder direkt am integrierten Display (optional) angezeigt. Trenddaten, Statistikfunktionen, FFT- und SRL-Analysen sind ebenfalls übersichtlich abrufbar. Ein Highlight ist die Darstellung der Messwerte als Punktwolke. Jeder Punkt der Wolke entspricht einem hochpräzisen Einzelwert der Exzentrizität und stellt die Verteilung von Kurzzeitschwankungen dar. Die Ausrichtung der Punktwolke hilft dem Bediener unter anderem, um bei Bedarf eine Zentrierung des Spritzkopfes vorzunehmen. Mit dem Regelmodul „Set Point“ kann der Durchmesser auf Soll- oder Kleinstwert geregelt werden. Durch den Einsatz des neuen „Centerview Pro“ wird höchste Kabelqualität sichergestellt, die Produktion optimiert und eine Kostenersparnis gewährleistet.
