19.09.24 – Rüstzeiten runter

Roemheld hält die Dinge ganz fest

Roemheld zeigt verschiedene Neuheiten, die dazu beitragen, Rüstzeiten an Pressen und Stanzen zu optimieren.


... erleichtert die Arbeit in allen Umformbetrieben, insbesondere bei Lohnfertigern, die mit unterschiedlichen, nicht-standardisierten Werkzeugspannrändern arbeiten müssen. © Roemheld

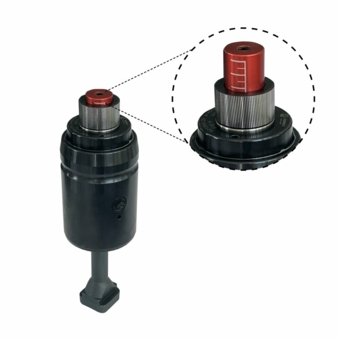

Der neue Hohlkolbenzylinder hat eine stufenlose Einstellmöglichkeit für Werkzeuge mit unterschiedlich hohen Spannrandhöhen. © Roemheld


Alle Bilder anzeigen

Messepremiere feiert dabei ein neuer Hohlkolbenzylinder. Er ist für Werkzeuge mit unterschiedlich hohen Spannrändern einsetzbar, an die er sich flexibel anpassen lässt. Neu sind auch Zug-Schubketten-Systeme mit mehreren Steuerungsoptionen, die in verschiedenen standardisierten Varianten als „Plug & Play-Sorglos-Pakete“ angeboten werden. Erstmals zu sehen ist darüber hinaus ein Bogenspannelement, das konstruktiv überarbeitet wurde. Ein weiteres Highlight ist das große Sortiment an Werkzeug-Wechselwagen.

Hohlkolbenzylinder

Der neue Hohlkolbenzylinder spannt Werkzeuge mit unterschiedlich hohen Spannrändern. Damit erleichtert er die Arbeit in allen Umformbetrieben, insbesondere bei Lohnfertigern, die mit unterschiedlichen, nicht-standardisierten Werkzeugspannrändern arbeiten müssen. Einsetzbar ist das laut Hersteller bislang konkurrenzlose Element für Spannränder mit bis zu 30 mm Niveau-Unterschied. Die jeweils gewünschte Höhe kann in Schritten von 1 mm eingestellt werden. Der neue Hohlkolbenzylinder bietet Spannkräfte von 60 kN oder 100 kN und ist mit bis zu 400 bar Betriebsdruck einsetzbar.

Zug-Schubketten-System

Für nahezu alle Einsatzszenarien und Werkzeuge bis 40 t geeignet ist das neue Zug-Schubketten-System zum Beladen von Pressen und Stanzen. Es kann wahlweise direkt an der Anlage oder an einem schienengebundenen Transportsystem installiert werden. Alternativ dazu – für das Beladen per Kran – wird es integriert in eine manuell oder elektrisch angetriebene Werkzeug-Wechselkonsole angeboten. Das Zug-Schubketten-System ist als Komplettlösung in verschiedenen standardisierten Ausführungen und mit unterschiedlichen Steuerungsvarianten erhältlich.

Bogenspanner

Zu sehen ist auch ein konstruktiv überarbeiteter Bogenspanner für Werkzeuge mit geraden Spannrändern. Dieser ist für schmutzige und heiße Umgebungen bis 250 °C an Pressentischen und -stößeln in der Blechumformung, in Druckguss- sowie Schmiedeanwendungen geeignet. Ein spezielles, langfristig korrosionsbeständiges Beschichtungsverfahren sorgt für sehr gute Gleiteigenschaften. Daher löst sich der Bolzen auch nach härtesten Einsätzen recht mühelos. Den Bogenspanner gibt es in sieben Varianten jeweils ohne oder mit Positionskontrolle für besonders hohe Prozesssicherheit. Ein integrierter mechanischer Verriegelungsbolzen hält Werkzeugoberteile auch im Fall eines Druckverlustes zuverlässig.

Wagen für den Werkzeugwechsel

Das umfangreiche Angebot an Transportwagen für den Werkzeugwechsel umfasst Modelle für Lasten zwischen 500 kg und 40 t. Es reicht von manuell verfahrbaren Modellen mit kleinen Wenderadien für enge Gänge und kurze Wege über größere frei fahrende Ausführungen für Lasten von maximal 8 t bis zu schienengebundenen Systemen, die verschiedene Hallen miteinander verbinden. Kleinere Modelle gibt es wahlweise ohne oder mit integriertem Hilfsantrieb.

Alle Transportwagen bieten ein einheitliches, an die jeweilige Presse angepasstes Andocksystem, welches eine sichere Übergabe des Werkzeugs an der Maschine gewährleisten. Hydraulisch absenkbare Kugelleisten auf den Transportflächen erleichtern das Bewegen der Werkzeuge.

www.roemheld.de

EuroBlech: 27, K65
