24.03.25 – Automatisierte Biegelösungen

LVD: Benutzerfreundlichkeit im Fokus

Laut LVD sollte eine Roboter-Biegezelle nicht mehr als Doppelte einer Abkantpresse kosten, doch der Preis allein ist nicht entscheidend. Die Benutzerfreundlichkeit ist mindestens genauso wichtig.

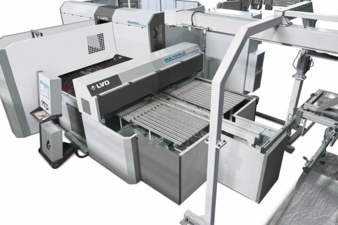

Mit seinem wettbewerbsfähigen Preis und seinen Optionen bietet Multifold eine äußerst kosteneffektive Lösung für das Handling und Biegen großer Platinen. © LVD GmbH 2024

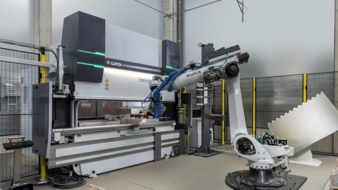

Die Easy-Cell ermöglicht einen manuellen Greiferwechsel und ist mit einem Kombinationsgreifer ausgestattet, der sowohl Saugnäpfe als auch Klemmen für kleine Teile verwendet, je nach Werkstückgeometrie. © LVD GmbH 2024



LVD reagiert auf die wachsende Nachfrage nach kostengünstigen Automatisierungslösungen mit zwei neue Produkten: der vielseitigen Roboter-Biegezelle Easy-Cell und dem hochpräzisen Schwenkbiegezentrum Multifold.

Automatische Programmierung

Dank der automatischen Programmierfunktion können Abkant- und Roboterprogramme einfach und schnell erstellt werden. Dabei werden Werkzeuge, Biegereihenfolge und Roboterweg – einschließlich Greiferpositionen zum Biegen und Stapeln – automatisch bestimmt. Ein manuelles Teachen des Roboters ist nicht erforderlich. Die Biegezellen können über lange Zeiträume unbeaufsichtigt laufen, während der Bediener an anderer Stelle effizienter arbeiten kann.

LVD bietet inzwischen Biegezellen für verschiedene Anwendungen: Dyna-Cell und D-Cell für kleine bis mittelgroße Teile, sowie Ulti-Form mit automatischem Werkzeugwechsel für größere und komplexere Teile. Im vergangenen Jahr führte LVD auf der EuroBlech die vielseitige Easy-Cell ein, die Teile von 100 mm x 100 mm bis 1600 mm x 1200 mm und einem Gewicht bis 25 kg biegen kann.

Mehrwert durch Automatisierung

Die Roboter-Software „CADMAN-SIM“ erstellt sowohl Roboter- als auch Biegeprogramme. Dadurch können sogar Bediener ohne umfassende Roboterkenntnisse die Zelle bedienen. Auf einer Stellfläche von 8 m x 7 m befinden sich die Abkantpresse, der Roboter, eine Zentrierstation, drei Ladepaletten und vier Europaletten für Fertigteile.

Das Herzstück der Zelle ist die hydraulische Easy-Form 80/25 Abkantpresse, die mit 80 t Druckkraft und 2500 mm Arbeitslänge genaue Biegeergebnisse sicherstellt. Dank Bombierung und dem adaptiven Winkelüberwachungssystem Easy-Form Laser wird die Winkelgenauigkeit garantiert.

Die Easy-Cell ermöglicht einen manuellen Greiferwechsel und ist mit einem Kombinationsgreifer ausgestattet, der sowohl Saugnäpfe als auch Klemmen für kleine Teile verwendet, je nach Werkstückgeometrie. Zusätzliche Greifer, wie ein Magnetgreifer, stehen ebenfalls zur Verfügung. Der Roboterarm verfügt zudem über eine Schwenkfunktion, die das Umgreifen reduziert und die Zykluszeit verkürzt. Das hervorragende Preis-Leistungs-Verhältnis macht die Easy-Cell zu einer wertvollen Investition für Unternehmen jeder Größe.

Vollautomatisch und präzise

LVD hat sein Angebot durch Schwenkbiegezentren erweitert. Diese Technologie bietet mehr Automatisierung als herkömmliche Abkantpressen und ermöglicht das Biegen von Profilen und komplexe Geometrien mit hoher Geschwindigkeit und Genauigkeit. Multifold kann verschiedenste Profile biegen, von positiven und negativen Biegungen und Falzungen bis hin zu versetzten Biegungen, schmalen Profilen und Radien.

Pick-and-Place

Ein automatisches Pick-and-Place-System lädt das Blech von bis zu sechs verschiedenen Stapelplätzen auf die Zuführeinheit und befördert es auf den Messtisch.

Das Schwenkbiegezentrum verwendet obere und untere Biegewangen, die sich sowohl in X- als auch in Y-Richtung bewegen können. Beim Biegen bleibt das Werkstück in horizontaler Position und nur die Biegewangen bewegen sich. Die Maschine positioniert und handhabt die Werkzeugkonfiguration automatisch. Optional kann die Maschine auch mit einer Stapeleinheit ausgerüstet werden.

Die Werkstücke können bis 2100 mm lang, 110 mm hoch und bis zu 2 mm dick sein (bei kaltgewalztem Stahl), wodurch sich die Technologie ideal für Branchen wie Reinräume, Stahlmöbel, Brandschutztüren und Schaltschränke eignet.

Kostengünstige Maschine

Mit seinem wettbewerbsfähigen Preis und seinen Optionen bietet Multifold eine äußerst kosteneffektive Lösung für das Handling und Biegen großer Platinen. Das servogesteuerte System nahezu wartungsfrei. In festgelegten Intervallen werden alle beweglichen Teile über eine Zentralschmiersystem automatisch geschmiert.

Dank des umfassenden Biegeportfolios von LVD können Unternehmen die für ihre Anforderungen passende Technologie auswählen – ob Abkantpresse oder Schwenkbiegemaschine.
