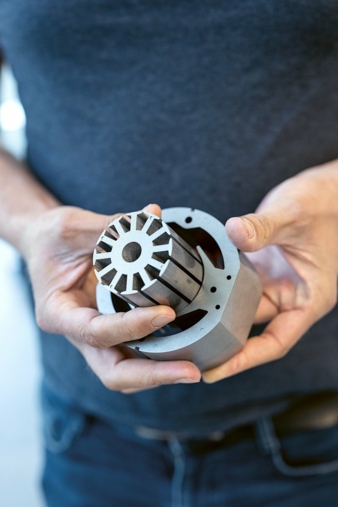

Im Mittelpunkt steht die neue Bruderer Stanzpaketiersteuerung BSP für kurze Rüstzeiten, hohe Prozesssicherheit und flexible Konfigurationen. Die Schweizer haben die Neuheit in enger Zusammenarbeit mit Kunden speziell auf die Anforderungen der Rotor-Stator-Fertigung zugeschnitten. In Praxistests hat sie bewiesen, dass mit ihr komplexe Paketierprogramme einfach umsetzbar sind. Vorgeführt wird die Funktionsweise der BSP an einem offenen Paketierwerkzeug der Erich Grau GmbH. Besucher können selbst das Verhalten verschiedener Drehstationen und Schieber steuern.

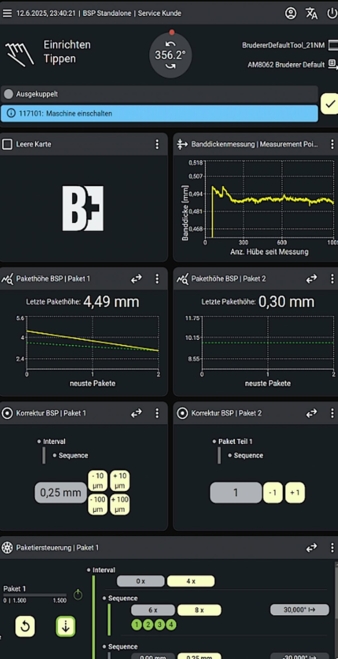

In die Pressensteuerung vollständig integrierbar ist der universell einsetzbare Breitbandvorschub BSV 650, der ebenfalls am Stand gezeigt wird. Der Servovorschub ist für Materialbreiten bis 650 mm einsetzbar und damit für die Fertigung größerer Rotor-Stator-Pakete geeignet. Die BSP basiert auf der neuen B3-Steuerung und lässt sich über einen 21-Zoll-Touchscreen intuitiv bedienen. Ein frei konfigurierbarer Startbildschirm mit übersichtlicher Darstellung in Karten, rollenbasierten Zugriffsrechten und wiederverwendbaren Blechformen erleichtern die Handhabung. Bis zu acht parallele Programmkanäle ermöglichen die Umsetzung vielfältiger Paketierprogramme. Zu den wichtigsten Vorteilen zählen Komponenten, die sich auf Knopfdruck selbst einlernen. Bis zu sechs frei programmierbare Drehstationen lassen sich einrichten; Motoren werden automatisch erkannt, parametriert und überwacht. Auch die Überwachung der Schiebersteuerung richtet sich automatisch ein. Dadurch entfallen manuelle Justagen. Die maximal 32 Schieber können dezentral angeordnet werden und haben jeweils zwei Ein- und Ausgänge, die sich selbsttätig kalibrieren.

Intelligente Überwachungstechnik

Die BSP bietet umfassende Kontrollmöglichkeiten für Drehstationen, Schieber und Werkzeuge. Eine Positionsüberwachung für bis zu acht Kanäle ergänzt das patentierte Banddickenmesssystem mit integrierter Pakethöhenregulierung. Eine im BSV-Vorschub integriert arbeitende Banddickenmessung erfasst Materialschwankungen präzise mit einer mittleren Genauigkeit von ±0,01 Millimeter und kompensiert Abweichungen automatisch. Die Pakethöhenregulierung stellt sicher, dass Endprodukte unabhängig von Materialtoleranzen eine konstante Höhe erhalten.

Erhältlich ist die BSP als Stand-Alone-Lösung für B2-Steuerungen und als integrierte Option zur neuen B3 Maschinensteuerung. Ihre OPC-UA-Schnittstellen ermöglichen nahtlose Datenintegration, über IIoT-Edge-Gateway ist jederzeit schnell ein Remote-Support möglich. Die Installation im Rahmen der Nachrüstung älterer Stanzautomation ist ab Sommer 2026 verfügbar.

Servovorschub BSV 650

Der Servovorschub BSV eignet sich insbesondere für empfindliche Bandmaterialien und für Anwendungen mit langen oder variablen Vorschublängen. Er ist vollständig in die Steuerung integriert und bietet einen hohen Automatisierungsgrad. Werkzeug- und Teiledaten können beim Umrüsten schnell abgerufen werden.

Coiltech: Halle 3, Stand C34

www.bruderer.com
