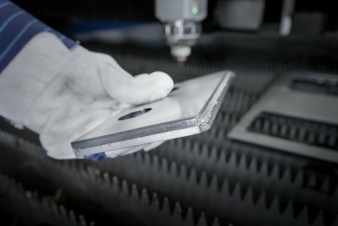

Die Lösung eignet sich für mittlere bis hohe Blechdicken und ermöglicht eine Vielzahl an Kantenformen. Die TruLaser Serie 3000 Bevel Cut Edition kann während des Schneidens schräge Schnittkanten (Fasen) an der Ober- und auch Unterkante des Bauteils erzeugen. Das sorgt für eine optimale Vorbereitung der Schweißkanten und spart den sonst notwendigen nachgelagerten Arbeitsschritt. „Mit der TruLaser Serie 3000 Bevel Cut Edition erhalten Anwender eine besonders produktive Universalmaschine, mit der sie nachgelagerte Prozessschritte in die Laserbearbeitung integrieren können”, sagt Patrick Schüle, Produktmanager bei Trumpf. Die neue TruLaser Serie 3000 Bevel Cut Edition kann Bleche von bis zu 25 mm mit Fasen versehen. „Durch die einzigartige Bauweise der Schneideinheit schafft die Maschine je nach Blechdicke Fasen bis zu 50 Grad, was über die bisher branchenüblichen 45 Grad hinausgeht“, erklärt Schüle. Auch komplexe Fasengeometrien bewerkstelligt die Maschine problemlos. Die Lösung eignet sich insbesondere für Baustahl und Edelstahl.

Bei der 2D-Bearbeitung von Bauteilen ohne Fasen stehen den Anwendern weiterhin alle bewährten Funktionen für das Laserschneiden zur Verfügung, etwa Highspeed Eco zur Reduzierung des Gasverbrauchs, FlexLine für die prozesssichere Bearbeitung von unterschiedlichen Materialgüten oder EdgeLine Bevel für das Verrunden von Blechoberkanten.

Hohe Flexibilität bei der Fasengestaltung

Die Schneideinheit der TruLaser Serie 3000 Bevel Cut Edition wurde mit zwei zusätzlichen Drehachsen, besonders kompakt gebauten Antriebsmotoren und einer eigens für den Schrägschnitt entwickelten Düse ausgestattet. Durch die spezielle Bauweise lässt sich der Schneidkopf in alle Richtungen bis zu einem Winkel von 50 Grad neigen. Dabei regelt die Schneideinheit wie gewohnt den Abstand zum Blech, wodurch sie das Kollisionsrisiko trotz des steilen Winkels minimiert. Zusätzlich ist die TruLaser Serie 3000 Bevel Cut Edition weiterhin mit dem Trumpf Kollisionsschutz ausgestattet.

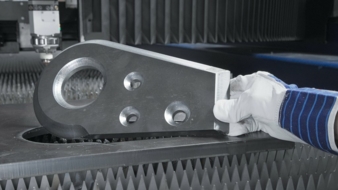

Durch die hohe Flexibilität der Schneideinheit ist es möglich, Fasen in unterschiedlichen Formen zu erzeugen. Neben klassischen V- und Y-Kanten sind auch Fasenformen möglich, bei denen beide Seiten der Bauteilkante mit Schrägschnitten versehen sind, sogenannte DV- und DY-Kanten. Diese Flexibilität bei der Kantenform ist vor allem dann vorteilhaft, wenn komplexe Bauteile oder -gruppen verschweißt werden sollen. Den hohen Anforderungen an die Vorbereitung komplexer Schrägschnitte begegnet Trumpf mit einer neuen, besonders einfachen, intuitiven Programmierung. Sie enthält eine Vorauswahl sämtlicher Bearbeitungsstrategien, die der Benutzer bei Bedarf flexibel anpassen kann. Für die speziellen Schrägschnittdüsen sind zudem passende vordefinierte Schneidparameter hinterlegt. Die hohe Produktivität der TruLaser Serie 3000 bleibt dabei erhalten.
